Разработка и
изготовление макетов, принципиальных моделей и прототипов в соответствии
требованиям и условиям программ испытаний.
3D печать, ЧПУ
фрезеровка, лазерная резка, инструментальная обработка
Использование в прототипировании большого
ассортимента технологий штучного и единичного производства позволяет
реализовать широкий спектр работ, оптимизировать диапазон исследования,
адаптировать конструкцию модели под актуальные требования решаемых задач
наличие физического
масштабного макета при представлении разработки улучшает наглядность, а также
повышает статус разработки не только перед потенциальными потребителями, но и в
глазах экспертов и инвесторов.
(2) Эстетические качества формы
эмоциональное
визуальное и тактильное восприятие поверхностей, граней, ребер объекта в
реальных условиях среды. Играет особую роль во взаимодействии продукта с
продуктом, в том числе, на этапе принятия решений.
(3) Тактильная эргономика
качество
осязательного взаимодействия потребителя с продуктом. Имеет особую значимость
при разработке органов управления, носимых и мобильных приборов и устройств.
(4) Интерактивная эргономика
качество
продолжительной последовательности взаимодействий изделия с потребителем на
основе изучения и проектирования пользовательских сценариев и алгоритмов. Имеет
особую значимость при разработке интерфейсов, панелей управления и индикации, а
также сложных сборных, сборно/разборных и трансформируемых объектов.
(5) Инженерная эргономика
взаимодействие
изделия с потребителем в комплексе характеристик, от обеспечения удобства
последовательности действий и предсказуемости откликов, до определения
особенностей физического взаимодействия. Актуальна при проектировании средств
транспорта, станков и оборудования.
(6) Принципиальная схема
последовательность
взаимодействий компонентов и узлов в изделии, а также самого изделия с
потребителем для достижения требуемого результата. Играет важную роль при
определении состава устройства, простоты конструкции, удобства и продуктивности
взаимодействия с потребителем.
(7) Кинематика
траектории и значения смещений элементов в
изделии при их трансформации. Играет важную функциональную и эстетическую роль
в обеспечении качественного взаимодействия потребителя и продукта.
(8) Компоновка и собираемость
относительное
расположение компонентов изделия и последовательность их установки в изделии.
Играет важную роль в обеспечении требуемых геометрических характеристик, влияет
на сложность конструкции и трудоемкость сборки.
(9) Ресурс и отказоустойчивость
-определение
надежности закладываемых в изделии технических и эксплуатационных решений.
Играет важную роль при обеспечении функциональности и долговечности продукта и
доверия к бренду.
(10) Опытная эксплуатация
тестирование и
отработка всех заложенных в продукте решений в условиях рынка реальными
потребителями, с отлаженными каналами обратной связи. Позволяет своевременно
предупредить риски и скорректировать продукт под актуальные требования всех
участников.
(11) Сценарии
-вариации процессов
взаимодействия между продуктом со средами, их эффективность и возможные
последствия. Могут включать в себя процессы сборки и монтажа, транспортировки,
обслуживания – со стороны производства и поставщика, а также варианты
реализации закладываемых в продукт пользовательских алгоритмов. Отработка
сценариев на ранних этапах формирования требований оказывает существенное
влияние на определение облика продукта.

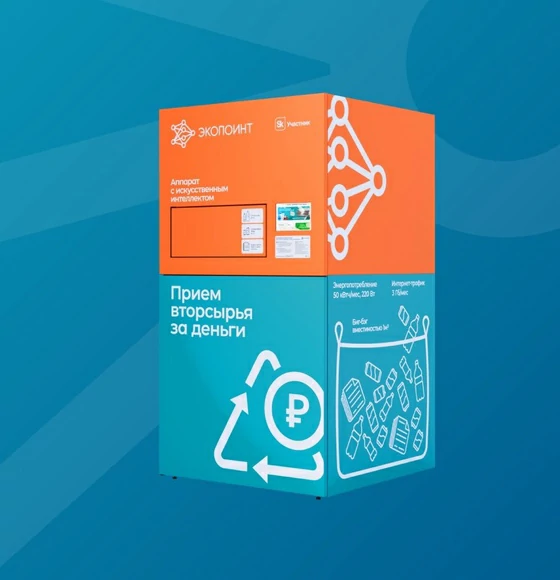

Реальный объект, для презентации которого требовался макет с функцией демонстрации принципов его работы

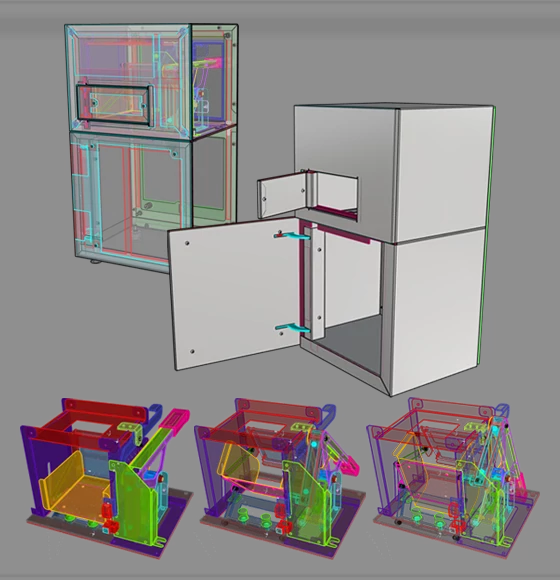

Конструкция и модель корпуса и механической части макета разработаны в масштабе 1:5

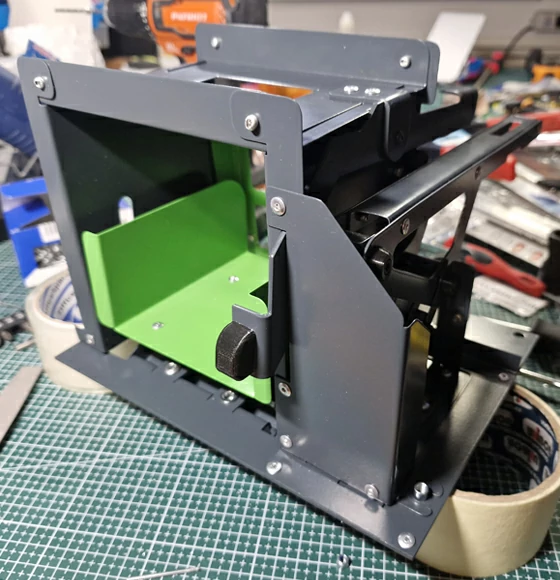

Основная часть деталей изготовлена из листовой стали с последующей порошковой окраской. Для пластиковых деталей использовались ЧПУ фрезеровка и 3D печать

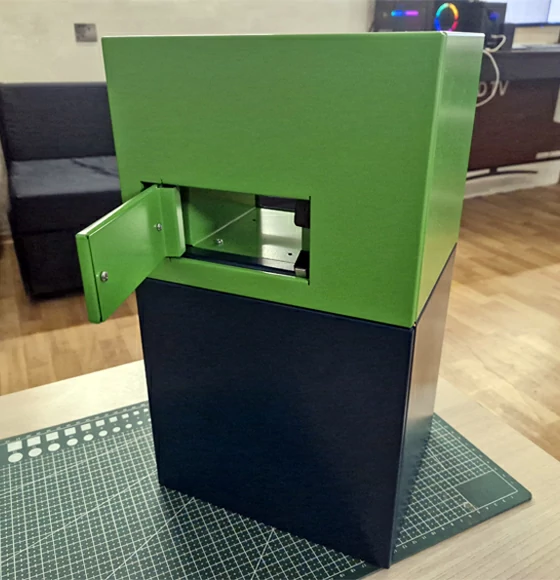

Собранный макет полностью реализует все заложенные в его конструкцию принципы и наглядно демонстрирует особенности работы и внешнего вида реального изделия
Видовой макет
изготовление визуальной копии изделия в заданном масштабе
Актуально при необходимости проведения
полноценной презентации продукта на рынке для оценки реакции, а также перед
партнерами и инвесторами для обозначения перспектив развития проекта и
обоснования запрашиваемых средств. Также изготовление макетов часто является
требованием по отчетам по реализации грантов и программ государственной
поддержки инновационного предпринимательства
Выполняется в виде подобной
масштабной модели изделия. В зависимости от задач, могут быть воспроизведены цвето-фактурные и графические
решения, остекление, имитация работы органов управления, кинематики подвижных
частей. Для повышения презентабельности возможна организация подсветки
Запланировали участие в выставке, нужно презентовать идею инвесторам,
или отчитаться по гранту:
Исходное изделие и макеты для разных итераций отработки и тестирования решений при проектировании пульта управления радиологической установки
Поисковый макет
изготовление
болванки формы под возможность модификации для поиска оптимальных пластических решений
Актуально при осуществлении
поиска «живой» формы, например, с использованием скульптурного метода.
Подобный подход к разработке обводов в дополнении к традиционным методом
математического моделирования может существенно повысить эстетическое качество
продукта и часто используется при
проектировании мебели, оборудования, приборов и средств транспорта
Выполняется в виде
габаритной масштабной модели. Конструкция и материалы поисковых макетов
подбираются таким образом, чтобы обеспечить максимальную вариативность и
точность модификации, в том числе, с учетом симметрии. Перевод конечного
решения в цифровую среду разработки конструкторской документации осуществляется
посредством 3D сканирования
При разработке формы продукта требуется вживую «поиграться» с линиями и поверхностями:

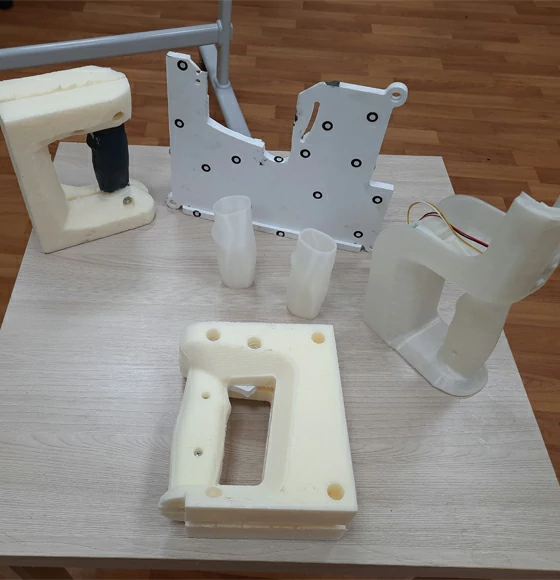

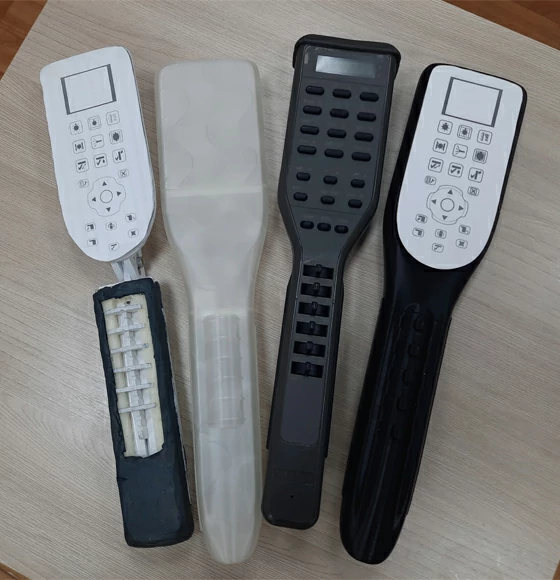

Макеты разных стадий проектирования эргономики ручки и органов управления 3Dсканера

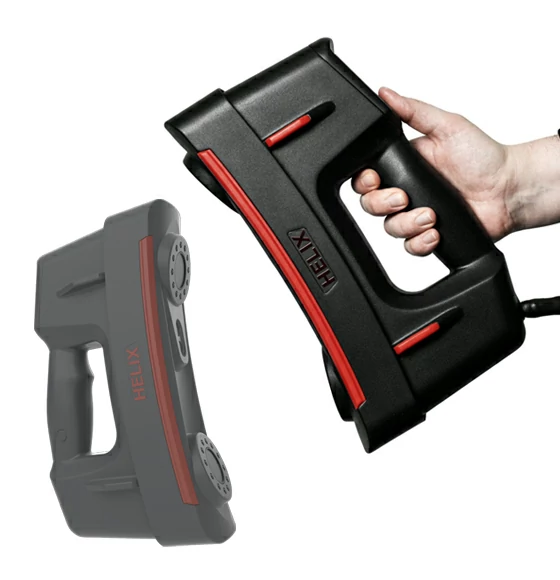

Решения, отработанные на макетах и подтвердившие свою эффективность, были внедрены в серийном изделии
Эргономический макет
воспроизведение
расположений объектов органов управления, криволинейных обводов тактильных
поверхностей, зон обзорности и прямой визуальной коммуникации
Актуально при отработке и
оценке качества взаимодействия потребителя и продукта с позиции безопасности,
удобства пользования и эффективности
управления
Выполняется в виде модели
объекта в реальном масштабе. Конструкция и материалы эргономических макетов в
зависимости от решаемых задач также могут передавать восприятие фактур,
температуры, веса объекта. При внесении правок в макет по результатам испытаний,
конечные решения передаются в цифровую среду разработки конструкторской
документации посредством 3D сканирования
Нужно понять, на сколько удобно и эффективно обеспечено взаимодействие
продукта и потребителя:

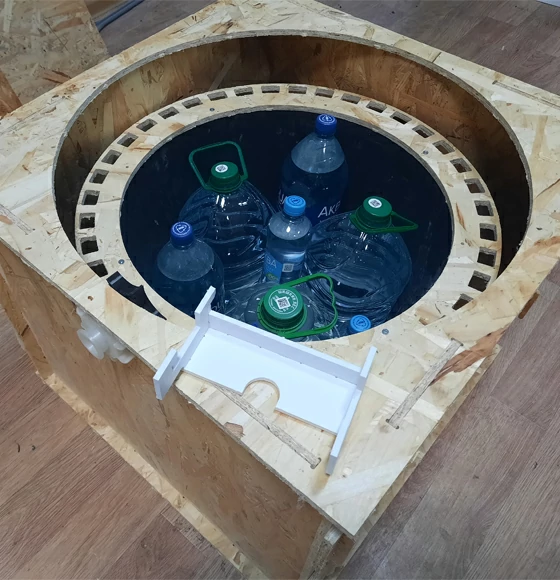

Отработка и изучение особенности работы механической части приемного бака санитарного изделия в широком спектре возможных сценариев приложения и распределения нагрузок при эксплуатации
Принципиальная модель
физическое
воспроизведение рабочей схемы изделия для изучения ее жизнеспособности и
потенциала развития
Актуально при отработке и визуализации функциональности изделия при взаимодействии компонентов и узлов устройства, а также
изделия и пользователя
Выполняется в виде модели
объекта в удобном для изготовления и изучения размере. Конструкция и материалы
принципиальных моделей подбираются исходя из принципов доступности, скорости,
наглядности и оперативности модификации
Нужно изучить качество предлагаемых в проекте теоретических решений:

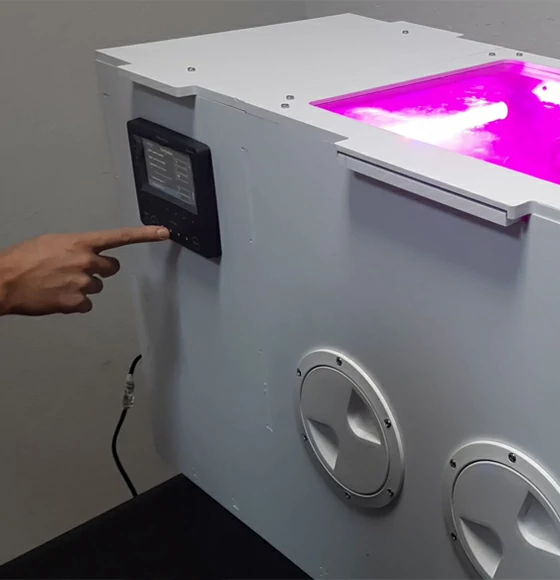

Прототип для проверки работоспособности и достижимости закладываемых характеристик лабораторной установки в условиях реальной эксплуатации
Прототип
подробное
воспроизведение всех закладываемых в продукт идей, но с минимально возможным использованием дорогих промышленных технологий
Актуально при тестировании
производственных и эксплуатационных процессов в контексте всего комплекса
решений, от технологичности сборки и надежности конструкции, до удобства
пользования и эмоциональной привлекательности
Выполняется в виде
максимально точной копии изделия в соответствии КД. Использование при
изготовлении прототипа несерийных технологий производства позволяет существенно
сократить стоимость и сроки прототипирования и ускорить запуск серийного производства
Нужно провести испытания перед началом подготовки производства:

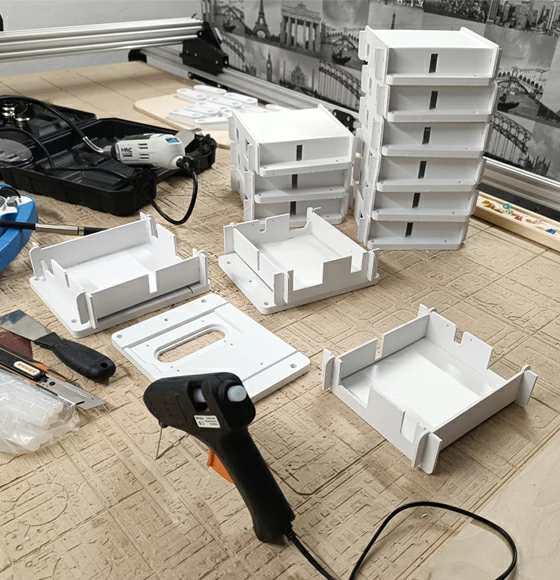

Малая партия корпусов для подтверждения заложенных эксплуатационных свойств оптического прибора в реальных условиях перед началом производства изделия по серийным технологиям
Опытное изделие
малая партия продукции, выполненная по КД, оптимизированному под
изготовление с использованием мелкосерийных технологий производства
Актуально при изучении
особенностей выведения нового продукта на рынок. Позволяет оперативно учитывать
и вносить правки в проект по итогам опытной поставки и эксплуатации по отзывам
потребителей
Выполняется как серийное
изделие, но с минимальным использованием дорогой производственной оснастки
Нужно проверить, как примут продукт на потенциальном рынке:
Оценка особенностей взаимодействия пользователя с продуктом еще на этапе разработки концепции позволяет выявить и учесть большое количество неочевидных требований при глубокой конструкторской проработке

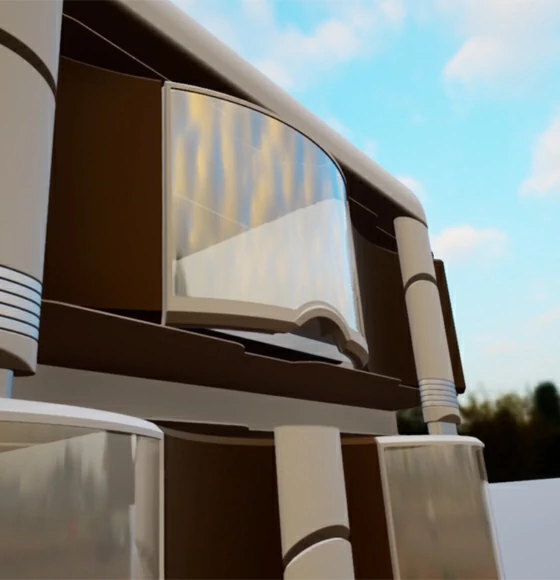

VR-сцена
воспроизведение
свойств окружения и геометрических характеристик продукта в среде виртуальной реальности
Актуально при изучении особенностей процессов сборки и монтажа, транспортировки, обслуживания.
Позволяют испытывать и оптимизировать закладываемые в продукте пользовательские
сценарии, определять требования к пространственно-объектным характеристикам при
проектировании эргономики (обзорность, досягаемость органов управления и зон
физического взаимодействия, обеспеченность проходов и прочее)
Выполняется без
необходимости изготовления физических макетов, что существенно экономит время и
средства. Особенности навигации виртуальной среды позволяют имитировать
процессы любого пространства в границах офиса
Нужно определить максимально корректные требования к продукту на основе
анализа поведения потребителя:
