Изучение исходных образцов, исследование эффективности закладываемых решений с использованием физических моделей:
Использование современного высокотехнологичного оборудования совместно с широким ассортиментом ручного и электромеханического инструмента обеспечивает изучение и решение уникальных изобретательских задач.
3D печать
Прототипирование объемных деталей и изделий, изготовление мастер-моделей, литьевых форм на основе файла электронной модели, предоставленного Вами, или разработанного нами под Ваши требования:
Печать | Настройка | Склейка | Обработка | Сборка | |
---|---|---|---|---|---|
Простая печать |
![]() |
||||
Точная печать |
![]() |
![]() |
|||
Большой объект |
![]() |
![]() |
![]() |
||
Сборный объект |
![]() |
![]() |
![]() |
![]() |
![]() |
Механический макет |
![]() |
![]() |
![]() |
![]() |
![]() |

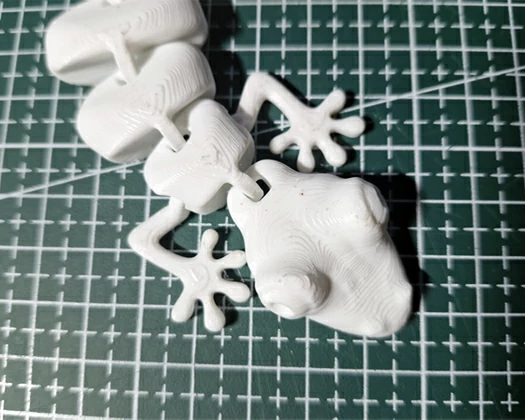

Печать филаментом
для оперативной проверки решений
Фотополимерная
печать
для объектов с высокой детализацией
печать модели «из файла», без гарантий точности. Подойдет, если модели используются для предварительной оценки внешнего вида, эргономики, компоновки устройства.
печать модели с настройками по итогу тестовой печати. Гарантия точности в пределах характеристик оборудования. Подходит для прототипирования собираемости, изготовления мастер-моделей, литьевых форм.
цельная или раздельная печать с необходимостью последующей склейки. При печати сложной геометрии возможно использование специальных сборочных и контрольных приспособлений.
подетальная печать с необходимостью последующей сборки. Подойдет, если разные части макета должны иметь отличные цвета или фактуры
подетальная печать с необходимостью последующей точной сборки с обеспечением подвижности элементов в пределах заложенных люфтов. Подойдет для изготовления сложных презентационных моделей.

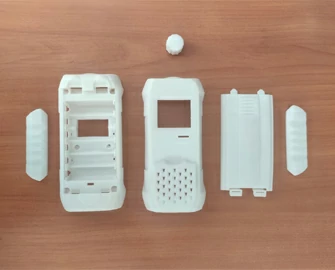

Позволяет изготавливать прочные прототипы деталей, в том числе, без
ограничений размера за счет возможности реализации поэлементной печати.
Актуальна при необходимости прототипирования тактильной эргономики,
технологичности сборки, опытном монтаже электроники, макетировании внешнего
вида, громоздкой механики. Обеспечивает оперативное внесение правок посредством
инструментальной доработки.
Оборудование: LEAPFROG CREATR Duo, Creality3D CR-10 Smart Pro,
Creality Ender-3 Neo, Creality K1 MAX
Характеристики FDM:
Толщина слоя, мм | от 0.2 |
Точность*, мм | от 0.2 |
Детализация, мм | 0.7 |
Размер объекта печати, мм | до 300х300х400 |
Материал печати | ABS, PETg, PLA, Nylon |
Свойства материала | твердость, упругость, светопроницаемость |
* фактическая точность зависит от степени усадки материала, особенностей геометрии, ориентации формы при печати

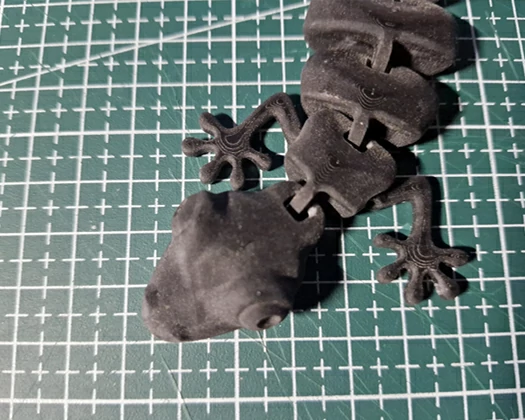

Позволяет изготавливать физические
прототипы максимально высокой детализации и точности, в том числе, с размерами
менее 10мм, с имитацией различных свойств литьевых термопластичных полимеров и
двухкомпонентных полиуретанов. Актуален при необходимости точного прототипирования
небольших деталей, в том числе, толкателей кнопок, элементов внутреннего
устройства, точной механики. Позволяет получать качественную поверхность детали
без механической обработки.
Оборудование: ANYCUBIC Mono2, ANYCUBIC Mono X
Характеристики LCD:
Толщина слоя, мм | от 0.05 |
Точность*, мм | от 0.1 |
Детализация, мм | 0.2 |
Размер объекта печати, мм | до 192x120x245 |
Материал печати | фотополимер |
Свойства материала | твердость, упругость, светопроницаемость |
* фактическая точность зависит от степени усадки материала, особенностей геометрии, ориентации формы при печати
ЧПУ фрезеровка, лазерная резка, гравировка
Прототипирование габаритных деталей и изделий, изготовление мастер-моделей на основе файла электронной модели или чертежа, предоставленного Вами, или разработанного нами под Ваши требования
ЧПУ раскрой | ЧПУ выборка | Объемная фрезеровка | Лазерная резка | Лазерная гравировка | |
---|---|---|---|---|---|
Толщина >10 мм |
![]() |
![]() |
![]() |
![]() |
|
Толщина 1 - 10 мм |
![]() |
![]() |
![]() |
![]() |
![]() |
Толщина <1 мм |
![]() |
![]() |
|||
Сборный макет, механика |
![]() |
![]() |
![]() |
![]() |
![]() |
Цилиндрическая заготовка |
![]() |

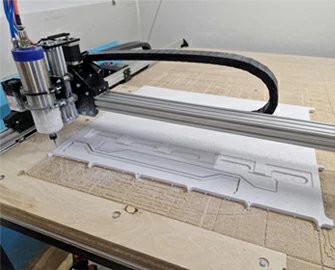

ЧПУ фрезеровка
для сложной обработки и
раскроя твердых материалов толщиной
1-50мм
Лазерная резка
для быстрого раскроя листовых и рулонных материалов толщиной
0.2 –
10мм
Прототипирование габаритных деталей и изделий, изготовление мастер-моделей, на основе файла электронной модели или чертежа, предоставленного Вами, или разработанного нами под Ваши требования:
Плоский раскрой листа для изготовления простых, но громоздких объектов
Выборка уровней для формирования участков разной высоты в теле детали

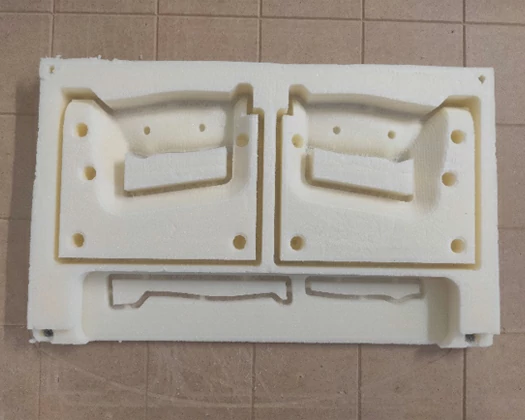

Объемная фрезеровка для изготовления сложных криволинейных форм

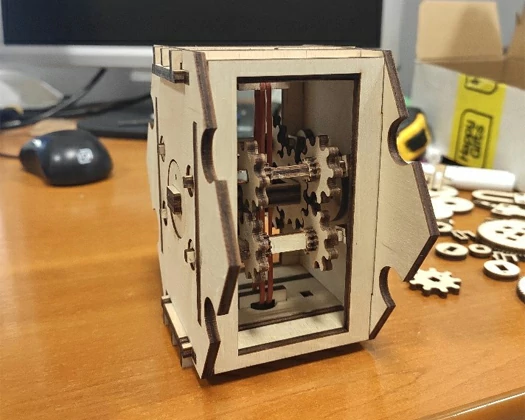

Быстрое прототипирование решений из листового и рулонного материала (бумага, картон, фанера, ткань)
Резка для осуществления точного и быстрого раскроя тонкого (до 10 мм) материла.
Гравировка для нанесения графики и маркировки
Обеспечивает быстрое изготовление
макетов и принципиальных моделей большого размера, в том числе, с учетом
требований по прочности: посадочные эргономические макеты, кинематические модели, короба для отработки
компоновки, в том числе, электронных компонентов.
Позволяет изготавливать опытные технологические
оснастки, что существенно сокращает время разработки и повышает ее качество, минимизируя риски на последующих
этапах производства и эксплуатации.
Оборудование: SAVINSNAME START1510_PRO
Характеристики ЧПУ:
Рабочее поле, мм | 1000x1500 |
Обрабатываемый материал | Фанера, МДФ, ППС, АБС, ПНД, полипропилен, ПВХ, поликарбонат, акрил, ПЭТ и проч. |
Метод обработки | Листовой раскрой, заглубление в уровень, объемная фрезеровка |
Высота заготовки, мм | до 80 |
Точность* фрезеровки, мм | 0.2 |
Маркировка раскроя | Лазерная гравировка |
* фактическая точность зависит от ровности материала, особенностей геометрии, ориентации формы при фрезеровке
Обеспечивает быстрое изготовление
макетов и принципиальных моделей большого размера, в том числе, с учетом
требований по прочности: посадочные эргономические макеты, кинематические модели, короба для отработки
компоновки, в том числе, электронных компонентов.
Позволяет изготавливать опытные технологические
оснастки, что существенно сокращает время разработки и повышает ее качество, минимизируя риски на последующих
этапах производства и эксплуатации.
Оборудование: SAVINSNAME START1510_PRO
Характеристики ЧПУ:
Рабочее поле, мм | 418х418 |
Лазер | 20W |
Обрабатываемый материал | Фанера, картон, бумага, ткани, проч. |
Метод обработки | Листовой раскрой, гравировка |
Толщина материала, мм | до 10 |
Точность* резки, мм | 0.2 |
Маркировка раскроя | Лазерная гравировка |
Поворотная ось | Y |
* фактическая точность зависит от ровности материала, особенностей геометрии, ориентации формы при резке
Изготовление прототипов посредством совмещения возможностей различного оборудования
Опытные оснастки для изучения эффективности закладываемых процессов производства
Выборка уровней для формирования участков разной высоты в теле детали

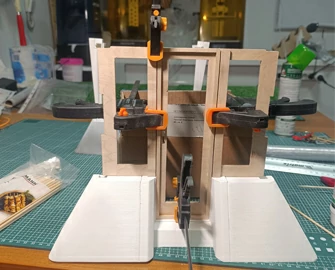

Комбинированные процессы для изготовления сложных макетов и прототипов
