Документация

Разработка и изготовление изображений, роликов и многостраничных документов для обеспечения и контроля производства, презентации и сопровождения продукта.

Векторные чертежи, фотореалистичная визуализация, анимация, стилизованная графика

Широкий ассортимент возможностей вывода информации на основе файла электронной модели позволяет реализовать полный пакет необходимой документации на каждом этапе проекта.

назначение вид графики
Запрос КП, обеспечение и контроль производства (1) Рабочая конструкторская документация
Обеспечение сборки изделия (2) Технологическая документация
Реклама, упаковка продукта (3) Фотореалистичная визуализация
Создание пользовательских схем и инструкций (4) Стилизованные изображения
Защита интеллектуальной собственности (5) Наглядные изображения и схемы
Подготовка отчетов (6) Пояснительные изображения
Презентация проекта (7) 3D и VR анимация
Пояснение к таблице

(1) ​​Запрос КП, обеспечение и контроль производства

на предприятии-изготовителе осуществляются на основе предоставленных чертежей и файлов электронных моделей деталей и сборок.

(2)  Обеспечение сборки изделия

осуществляется на основании сборочных чертежей, карт и схем сборки и описания состава изделия (спецификации).

(3) Реклама и упаковка

часто требуют использования специально подготовленных ренедеров изделия для привлечения внимания потенциального потребителя и обозначения уровня статуса продукта.

(4) Пользовательские схемы и инструкции

играют важную роль на этапе ознакомления потребителя с продуктом и должны обладать высокими характеристиками  читаемости, наглядности и доходчивости носимой информации.

(5) Защита интеллектуальной собственности

предполагает составление и подачу заявки с правильным описанием и иллюстрированием патентуемых решений.

(6) Подготовка отчетов

по грантам и инвестиционным траншам требует понятной, доступной для объективной оценки визуализации результата работ.

(7) Презентация проекта

перед партнерами и инвесторами, а также в рамках выставок, ярмарок и конкурсов в соискании на гранты требует наличия убедительного и эстетически привлекательного медийного сопровождения.

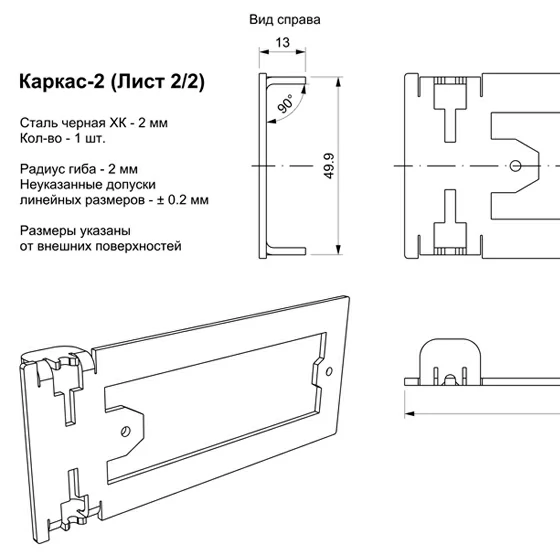

Чертеж детали из состава изделия, на основании CAD модели. Использовался для расчета стоимости изготовления, осуществления изготовления и последующей оценки качества

Рабочая конструкторская документация

изготовление чертежей деталей и сборок, файлов раскроя листового, профильного и профилированного материала, гибочных чертежей

  • Актуально при необходимости запроса коммерческого предложения на обеспечение производства, а также для обеспечения производства и контроля качества. Кроме того РКД может являться требованием к отчетам по инвестициям и грантам, использоваться при прохождении сертификации, для постановки в реестр производителей и поставщиков промышленной продукции
  • Выполняется в виде двухмерных линейных ортогональных изображений с нанесением необходимых размеров в реальном масштабе, а также линейных изображений общего вида. Может также дополняться сечениями, разрезами и разворотами. Предоставляться в форматах jpg или pdf, а также векторных форматах dwg или dxf. Может быть выполнена в соответствии с требованиями ЕСКД или по внутренним стандартам предприятия

Производитель требует предоставить КД проекта для расчета стоимости изготовления:

Заказать

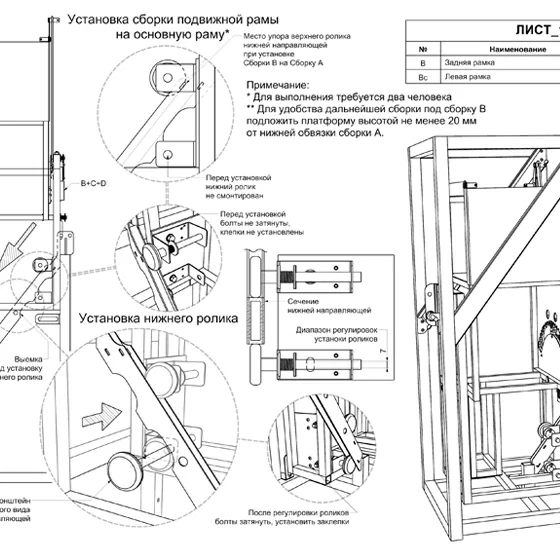

Фрагмент документа, по которому осуществлялась последовательная сборка прототипа устройства сложной конструкции

Технологическая документация

изготовление сборочных чертежей, спецификаций, технологических карт и схем сборки изделия.

  • Используется для оценки затрат и организации подготовки производственных работ, организации закупки покупных компонентов изделия, при изготовлении сложных составных деталей, а также сборки изделий
  • Выполняется в виде последовательных схем с нумерацией действий и пояснениями, двухмерных линейных ортогональных изображений с нанесением необходимых размеров, таблиц с указанием наименований и количества деталей, метизов и используемого инструмента (при необходимости), а также линейных изображений общего вида. Может также дополняться сечениями, разрезами и разворотами. Предоставляться в формате pdf

Необходимо организовать сборку изделия в составе оригинальных деталей и ПКИ:

Заказать

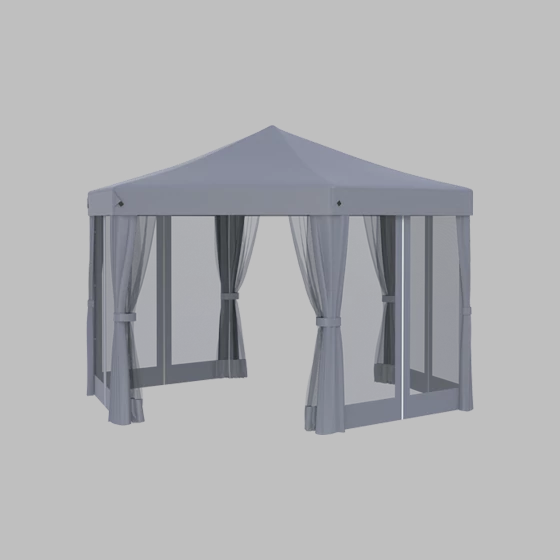

Рендер изделия на основе специально построенной 3D модели существенно упростил организацию и сократил издержки при создании рекламных материалов продукта для его продвижения через сайт продавца

Фотореалистичная визуализация

создание изображений на основе электронных моделей изделия.

  • Используется при изготовлении баннеров и бил бордов в наружной рекламе продукта, при оформлении интернет-страниц товаров на сайтах производителя и продавца и на маркетплейсах, в верстке полиграфической продукции, оформлении упаковки и сопроводительной документации, в изготовлении стендов и роллапов для участия в выставках и ярмарках. Особо актуальна при высоких издержках на организацию фотосъемки (доставка изделия, аренда студии и оборудования, организация сцены и прочее), или при отсутствии физического образца изделия
  • Выполняется в виде изображения на заданном фоне или без фона (alpha) в высоком (4K, 4K+) разрешении. Возможна визуализация в чб, а также в палитре цветов в одном или в разных ракурсах, в форматах tiff, png

Необходимо получить качественное изображение продукта, но нет возможности организовать фотосъемку:

Заказать

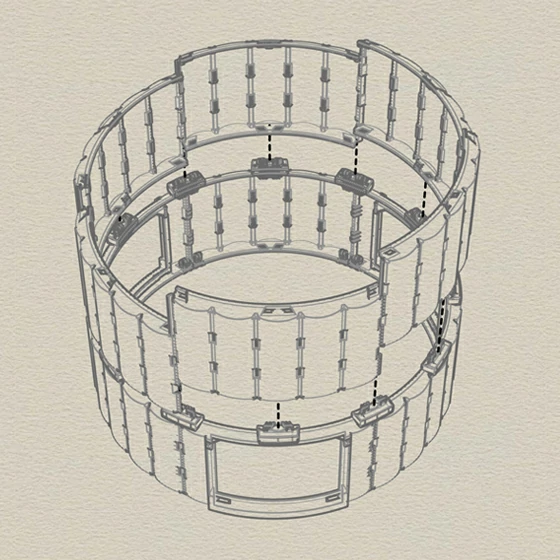

Схема сборки на основе изображения 3D модели изделия используется при верстке сопроводительной документации, при этом стилизация под векторный рисунок существенно сокращает расходы на типографию

Стилизованные изображения

создание упрощенных изображений на основе электронных моделей изделия.

  • Используется при создании сопроводительной документации: схем монтажа, обслуживания, установки и замены расходных компонентов, описания принципов работы и состава устройства, инструкций по безопасности
  • Выполняется в виде однотонного изображения на заданном фоне или без фона (alpha) в HD разрешении, в формате png, или в формате векторной графики ai

Необходимо проиллюстрировать сопроводительную документацию к изделию:

Заказать

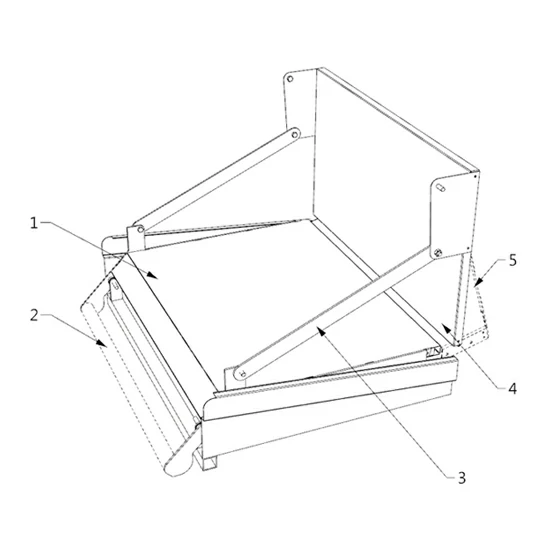

Схема устройства механического узла для оформления заявки на РИД (результат интеллектуальной деятельности)

Наглядные изображения и схемы

создание смысловых изображений с использованием 3D и/или 3D графики.

  • Используется в оформлении патентных заявок на изобретение, полезную модель или промышленный образец при необходимости иллюстрации принципа или метода, а также новизны и уникальности разработки
  • Выполняется в виде однотонного или линейного изображения на белом фоне с выносными номерными маркерами, в разрешении HD, в формате png

Необходимо защитить свою интеллектуальную собственность:

Заказать

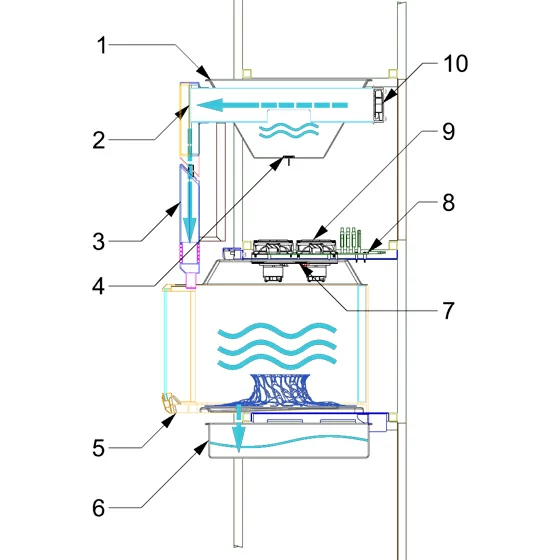

Схема работы установки для выращивания растений использовалась в презентации проекта при соискании финансирования

Пояснительные изображения

создание упрощенных схем с использованием 3D и/или 3D графики.

  • Используется при составлении и иллюстрировании отчетов по итогам выполнения этапов финансируемых работ. Отличаются обобщенностью и доступностью понимания сложных технических аспектов разработки для не технических специалистов (менеджеров, юристов,  финансистов)
  • Выполняется в виде однотонного или линейного изображения на заданном фоне с выносными номерными маркерами, в разрешении HD, в формате png

Необходимо отчитаться за результаты работ перед инвесторами:

Заказать

Анимация состава устройства и кинематики подвижных элементов камеры позволяет сделать представление идеи более понятным и однозначным

3D и VR анимация

создание ролика с демонстрацией особенностей устройства и принципов работы изделия

  • Используется при необходимости подробной и понятной визуализации сложных технических решений, а также представлении продукта потребителю на сайтах, маркетплейсах, а также выставках и ярмарках, конкурсах, презентациях
  • Выполняется в виде ролика установленного сценарием хронометража, стандарта PAL, разрешении FULL HD или 4K., формат mp4. Возможно аудио сопровождение

Необходимо продемонстрировать принцип работы сложного устройства и презентовать решение:

Заказать
